ZBW 12/0.4型箱式变电站

产品类别：ZBW 12/0.4型箱式变电站

产品价格：面谈

 一、产品概述
ZBW型系列组合式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，俗称欧式箱变，用于城市高层建筑城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站1/10~1/5，大大减少了建设费用在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，本产品外壳产要选用复合板和钢板制作，是目前城乡变电站建设和改造的新型成套设备。

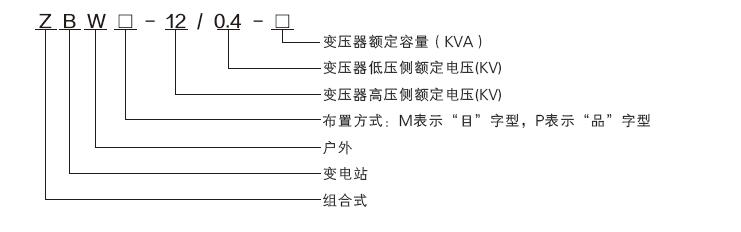

二、产品型号含义

三、符合标准

本产品符合GB/T17467《高压/低压预装式变电站》、IEC601330《高压/低压预装式变电站》的标准。

四、使用环境条件

1. 周围空气温度不超过40℃，较低周围空气温度-25℃；
2. 海拔高度不超过1000m，若是特殊订购的变压器和高低压元件可用于高度达3000m的场所；
3. 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或者盐雾的污染；
4. 相对湿度：在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kPa，
月相对湿度平均值不超过90%,月水蒸气压力平均值不超过1.8 kPa；
5. 设备安装时与垂直面的倾斜度不超过5°，应安装在无剧烈振动和冲击的场所；
6. 户外风速不超过35m/s。

五、结构特征
　1. 本产品由高压配电装置、变压器及低压配电装置连接而成，分成三个功能隔室，即高压室、变压器室和 低压室，高、低压室功能齐全。高压室一次供电系统，可布置环网供电、终端供电、双电源供电等多种供电方 式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S9、S11以及其他低损耗油浸式变压器和 干式变压器；变压器室设有自启动强迫风冷系统和照明系统，低压室根据用户的要求可采用面板或柜装式结构 组成用户所需的供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用 户的不同要求，并方便用户的供电管理和提高供电质量。
　　2. 高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有五防防误操作联锁功能。变压器根据用 户要求，可从轨道上方便地进出变压器室大门，且变压器室大门上装有迷宫式通风装置。各室均设有自动照明 装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少 阳光辐射作用，以便通风散热。底座为型钢结构，有足够的强度和刚性。
　　3. 采用自然通风和强迫通风两种方式，使通风冷却性能良好。变压器室有温度仪，能自动控制变压器温度， 保证变压器满负荷运行。
　　4. 变电站箱体分钢板、铝合金和非金属箱体。其结构均由底座、框架和顶盖三部分组成，箱内分为高压室、 变压器室和低压室。底座由槽钢焊接而成，整体强度高，是固定框架及箱内电器的基础构件。框架是由槽钢、角 钢及薄板弯制的零件，用焊接或紧固件连在一起。门及外壁有钢板、复合板或铝合金制成，内壁由钢板或者石 膏板制成。变电站外壳设有通风和隔热以及滤尘装置。并根据需要加装室温监视和自动启、闭的通风散热装置。 　　5. 变电站具备机械或电气联锁。满足“五防”要求，具备完备的检测、控制和保护手段。
　　6. 若采用电动操作，可就地提供电源，并可以与FTU系统配套使用，满足配电网系统自动化。
　　7. 根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的 正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢钢板、铝合金板、彩钢复合板等材料制作，经 部分或全部表面处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外观美观。其 基本结构形式可分为：用非金属建筑材料或其他材料的景观式箱变；用普通钢板的一般性箱变；用不锈钢或铝 合金板的高防腐型箱变；用彩钢复合板的保温隔热型箱变。
　　8. 进出线方式一般为电缆进出线，如有特殊要求，可用其他进出线方式。

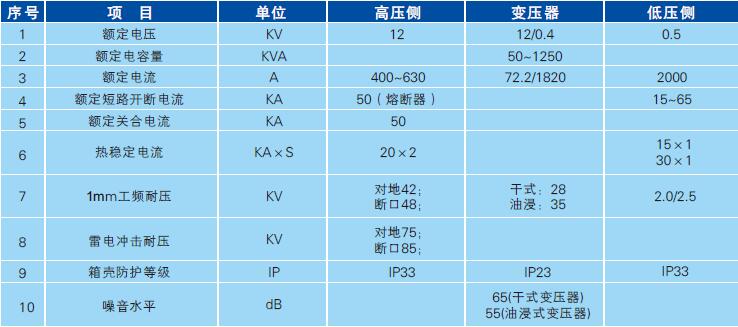

六、技术参数

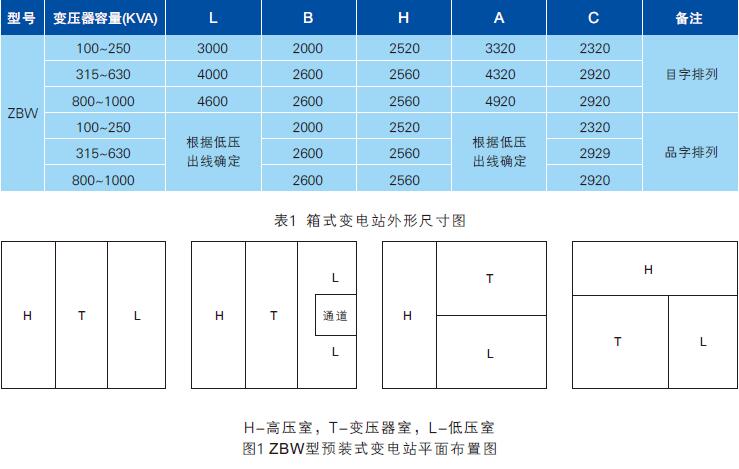

七、平面布置形式及外形尺寸

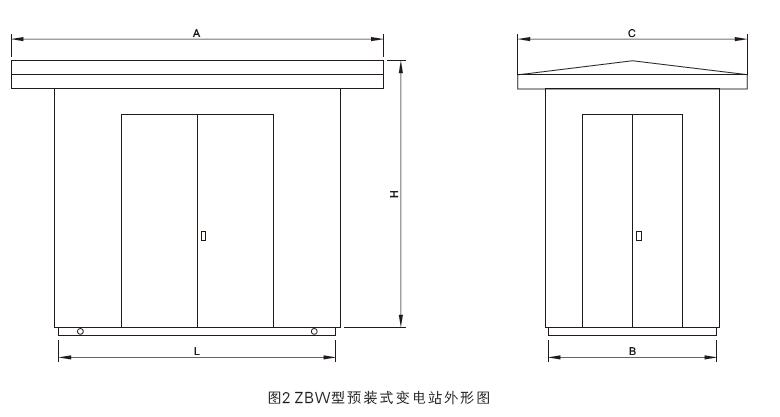

ZBW箱式变电站根据排列方式分为“目”字排列(图1-1，1-2)“品”字排列（图1-3、1-4）。外形尺寸见图２及表1

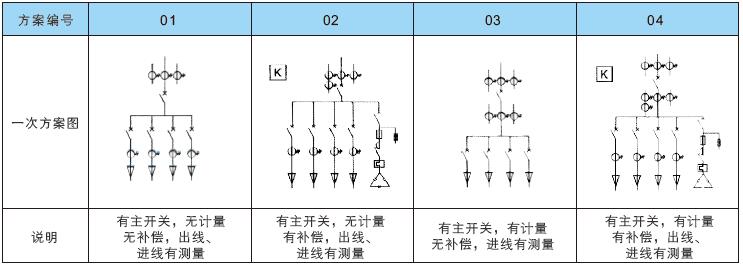

八、一次方案图

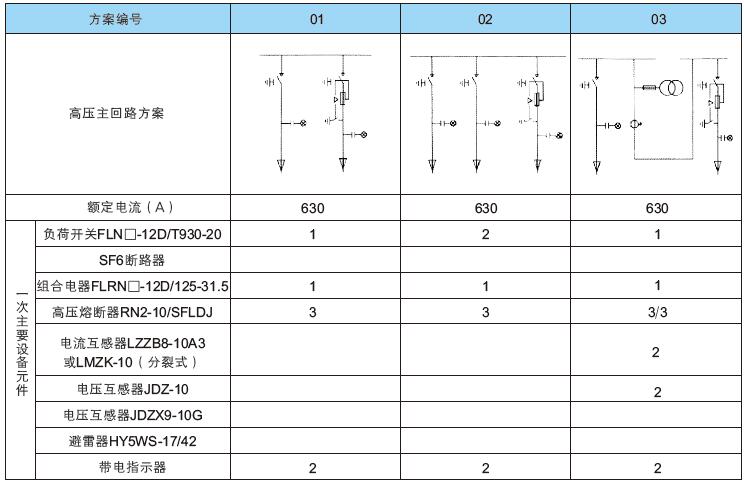

高压典型主回路方案

高压典型主回路方案

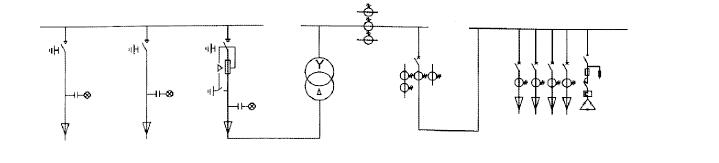

方案举例

九、订货须知
订货时须提供下列技术资料：
1. 箱式变电站的型号、数量；
2. 高、低压回路主电路方案图；
3. 辅助电路电器原理图，辅助电路电压；
4. 变电站内装元件清单（包括元器件型号、名称、规格、数量）；
5. 变电站平面布置图；
6. 箱体颜色（如无要求按本公司标准供货）；
7. 所需备品备件清单；
