XL-21 动力配电箱（柜）

产品类别：XL-21动力配电箱（柜）

产品价格：面谈

一、产品概述

XL-21型交流低压动力配电箱，适用于轻纺、冶金、化工、矿山、机械等厂矿企业，作为交流50Hz，额定电压380V或660V，额定电流至630A的三相三线、四线或五线制的低压配电系统中，作为动力和照明配电之用。同时还可以作低压控制系统中作部分控制使用。

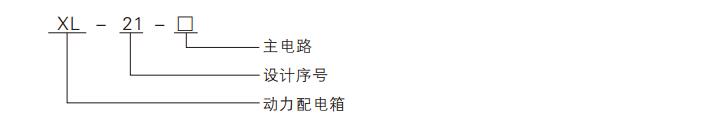

二、产品型号含义

三、使用条件

1、安装场地海拔高度不超过2000米。
2、周围空气温度上限不得超过+40℃，而且24h内平均温度不得超过+35℃；户内箱的温度下限为-5℃，户外箱的温度下限为-25℃。
3、大气条件：户内箱，空气温度为+40℃时，其相对湿度不得超过50%；在较低温度时，允许有较大的相对湿度，但考虑到由于温度的变化，有可能会偶尔产生适度的凝露。户外箱，空气温度为+50℃时，相对湿度短时间可达到100%。

四、主要技术参数

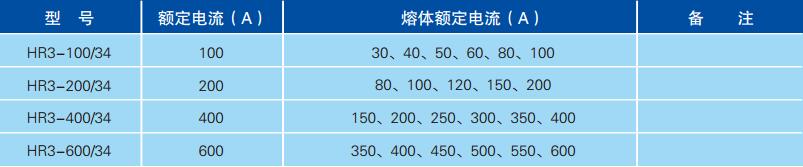

1、刀熔组合开关

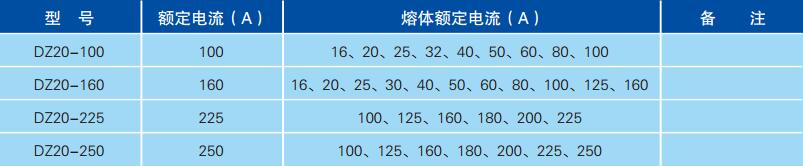

2、空气断路器

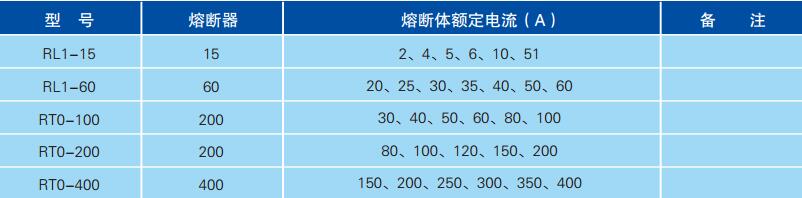

3、熔断器

4、电流互感器

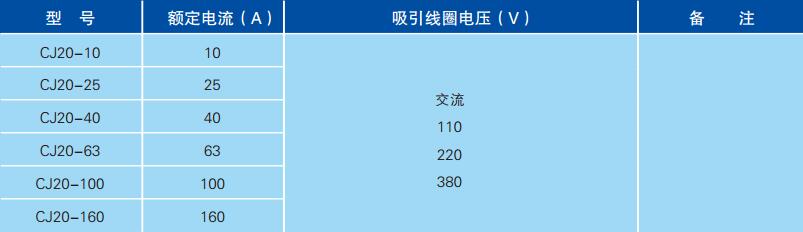

5、交流接触器

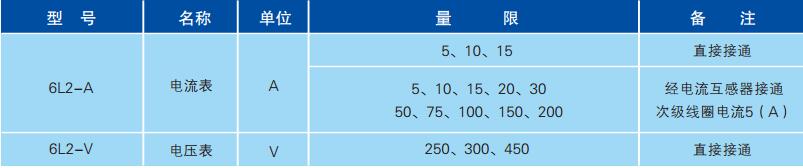

6、仪表

五、结构特征

1、XL系列配电箱系封闭式结构，可落地独立或靠墙安装，亦可挂墙安装或嵌墙安装，有户内的也有户外的，品种齐全，可满足广大市场需求。
2、箱体采用冷轧钢板折弯焊接而成，有内门和外门。结构牢固、美观大方、安/全可靠。
3、内部一次元件采用铜排连接，安/全、整齐、美观。
4、箱体内、外门及内部结构均采用组合式结构，安装方便、施工简单。
5、箱体采用喷塑处理，有箱体与箱面颜色双色相间，美观大方。
6、箱内焊有接地座，外门也焊有接地螺栓并用多股软线与箱体内接地座连接，构成了完整的接地保护电路。
7、采用特殊设计的锌合金组合固前门，可以自由脱卸前门，方便用户维护和检修。
8、所有落地箱底板都预先开较大孔，并相应配封板，方便用户安装、固定。

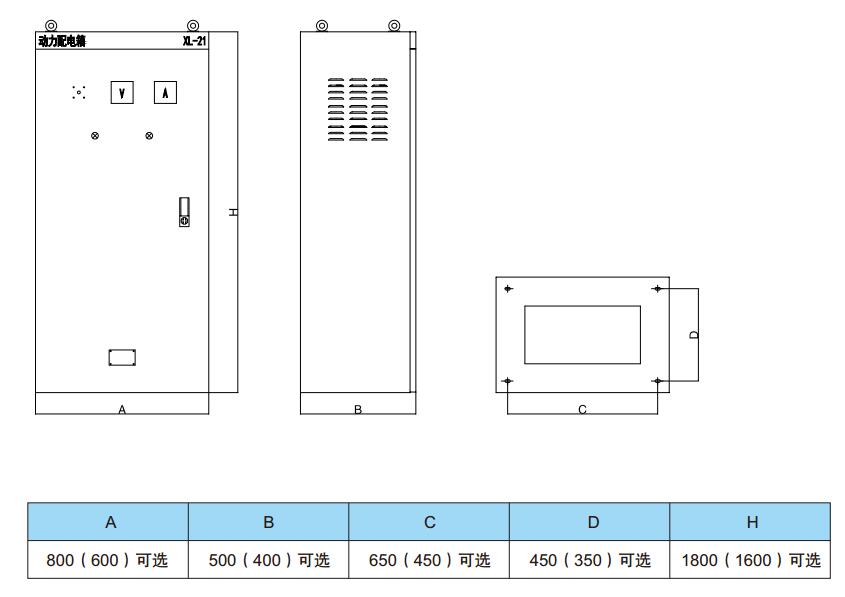

六、外形尺寸及安装尺寸

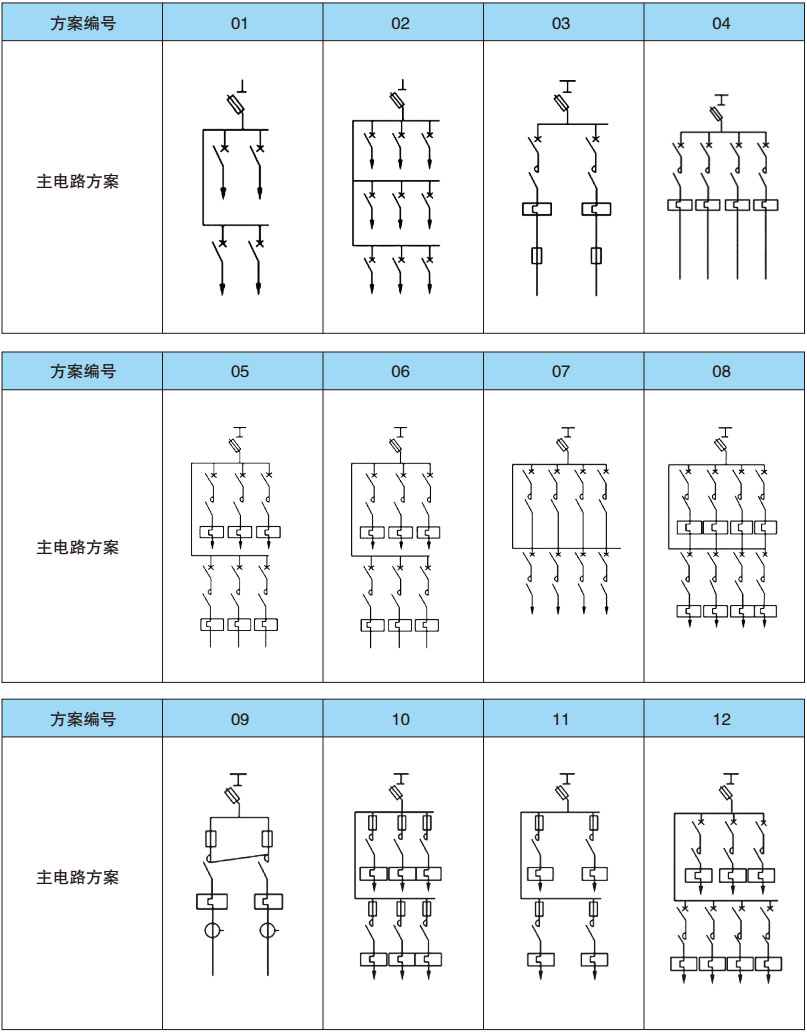

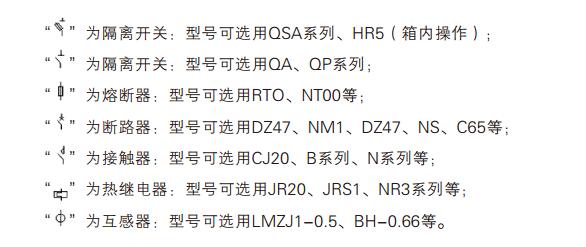

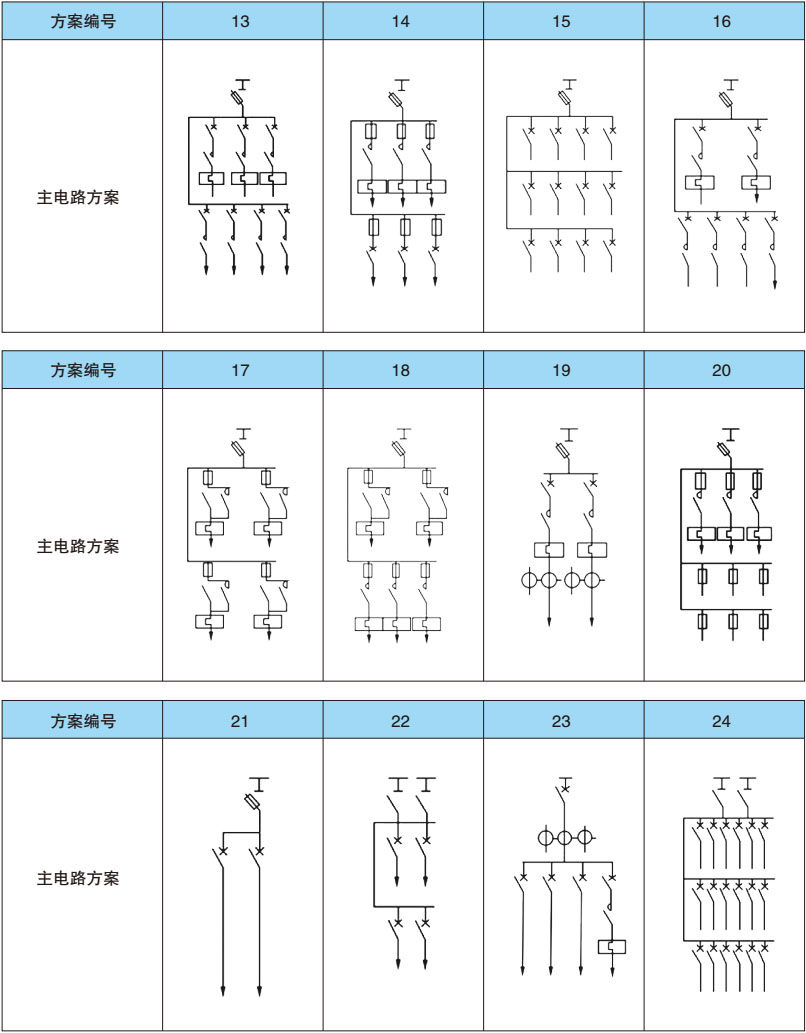

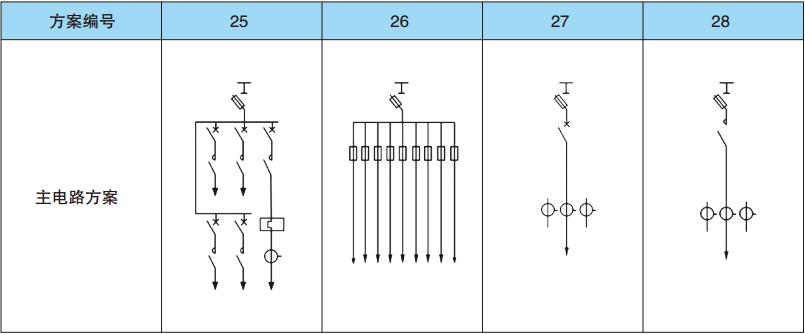

七、一次方案图

八、订货须知
订货时客户应提供下列资料：

1、一次线路方案及单线系统图；
2、二次线路展开系统图；
3、每箱内所装各种电器设备详细规格及数量；
4、在订购B型结构时尚须提供动力配电箱的排列图和平面布置图。
