KYN28A-12户内交流金属铠装移开式开关设备

产品类别：KYN28A-12户内交流金属铠装移开式开关设备

产品价格：面谈

一、产品概述

　KYN28A-12户内交流金属铠装移开式开关设备（以下简称开关柜）系三相交流50Hz的户内成套配电装置，用于接受和分配3-12kV的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能，通过带有通信接口的CAN总线控制现场网络并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。 该柜既能配用VSI(即ZN63)、ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。

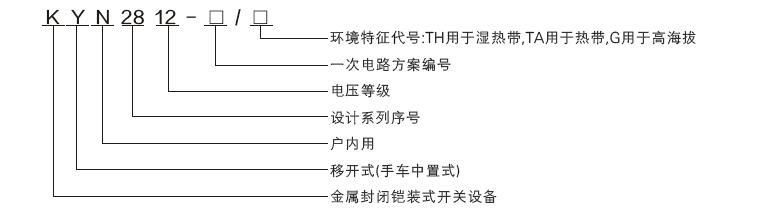

二、产品型号含义

三、符合标准

1. GB3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》
2. GB11022《高压开关设备和控制设备标准的共同技术要求》
3. DL/T593《高压开关设备和控制设备的共用技术要求》
4. DL404《户内交流高压开关柜技术条件》

四、使用环境条件

1.周围空气温度：上限+40℃，下限一般地区-10℃;
2.海拔：设备安装场所的较大海拔高度1000m；
3.湿度：
　　相对湿度：日平均值不大于95%,月平均值不大于90%;
　　水蒸气压力：日平均值不大于2.2KPa,月平均值不大于1.8KPa;
　　当温度骤降时可能出现凝露，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件；
　　(1). 凝露不频繁(每月平均不超过两次)有轻度污秽；
　　(2). 一般不出现凝露(每年平均不超过两次)有较严重污秽；
4.地震：地震烈度不超过8度
5.没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所；
6.没有剧烈震动、颠簸及垂直倾斜度不超过8°的场所。
注：1. 允许在-30℃时储运。
　　2. 当海拔超过1000m的地区，按JB/Z102《高压电器使用海拔地区的技术要求》处理，当海拔不超过2000m
　　　时，低压辅助设备不需要采取任何措施。
　　3. 当实际使用条件与上述不同时，应由用户和制造厂双方协商。

五、结构特点

1. 概述

开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成（见开关柜结构示意图），开关柜柜体的外壳
和各功能单元的隔板均采用进口覆铝锌钢板经数控机床加工弯折之后栓接而成，因此装配好的开关柜能保
持尺寸上的统一性。它具有很强的抗腐蚀与抗氧化作用，并有比同等钢板高的机械强度。开关柜被隔板分成四
个不同的功能单元：母线室、断路器室、电缆室和低压室。每一单元外壳均独立接地。

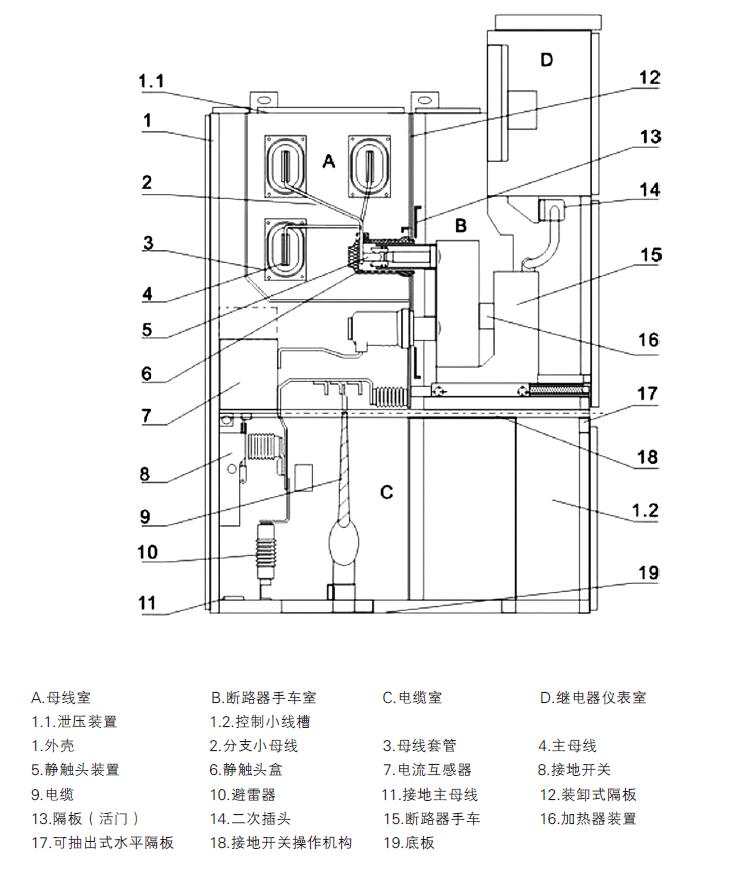

2、开关柜结构示意图

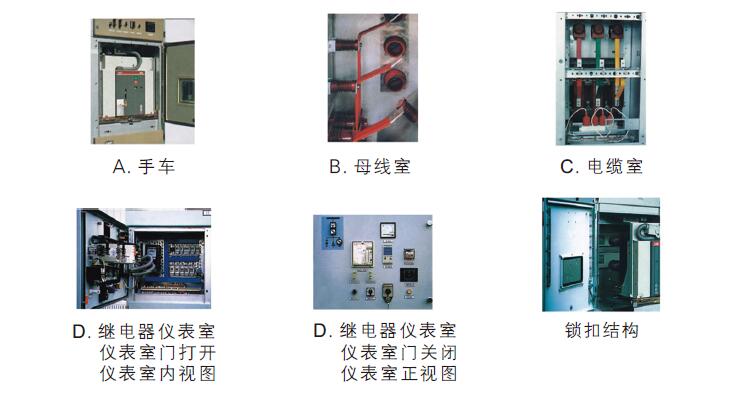

3、KYN28A-12结构

A.手车
　　手车骨架系用薄钢板经数控机床加工后经锐铆、组焊而成的。根据用途，手车可分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位装置，以保证手车处于以上位置时不能随便移动，而移动手车时需解除联锁。

B.母线室
　　母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。扁平的分支母线通过螺栓连接于静触头盒和主母线，不需要任何其它线夹或绝缘子联接。当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘和端帽封装。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制故障蔓延到邻柜并能保障母线的机械强度。

C.电缆室

　　电缆室内可安装电流互感器、接地开关、避雷器以及电缆，并在其底部配制开缝的可卸错板，以确保现场的施工方便。

D.继电器仪表室

　　继电器仪表室用于安装各类继电器、仪表、信号指示、操作开关等元器件。此外可根据用户要求在仪表室顶部增加小母线室，可敷设十六路控制小母线。

泄压装置

　　在手车室、母线室、电缆室的上方设有泄压装置,当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现,开关柜内部气压上升，达到一定的压力后，顶部装置的压力释放金膜板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

锁扣结构

　　中门与柜体之间的联接采用锁扣结构，并配以提升机构，使中门开启更为方便。当中门处于关闭状态时，其与柜体的联接强度更好， 增强了有效抗击内部燃弧故障的能力。

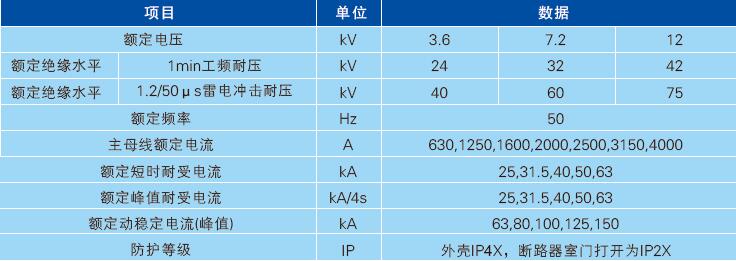

六、技术参数

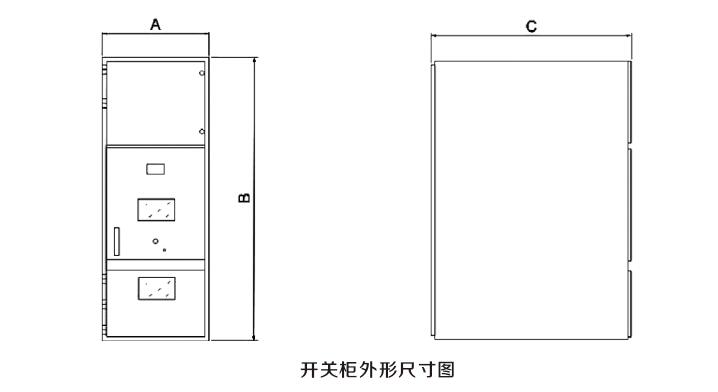

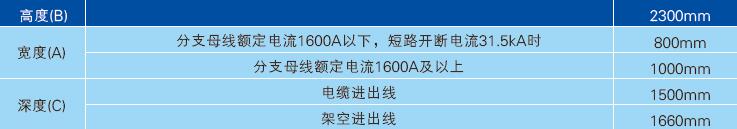

七、开关柜外形尺寸

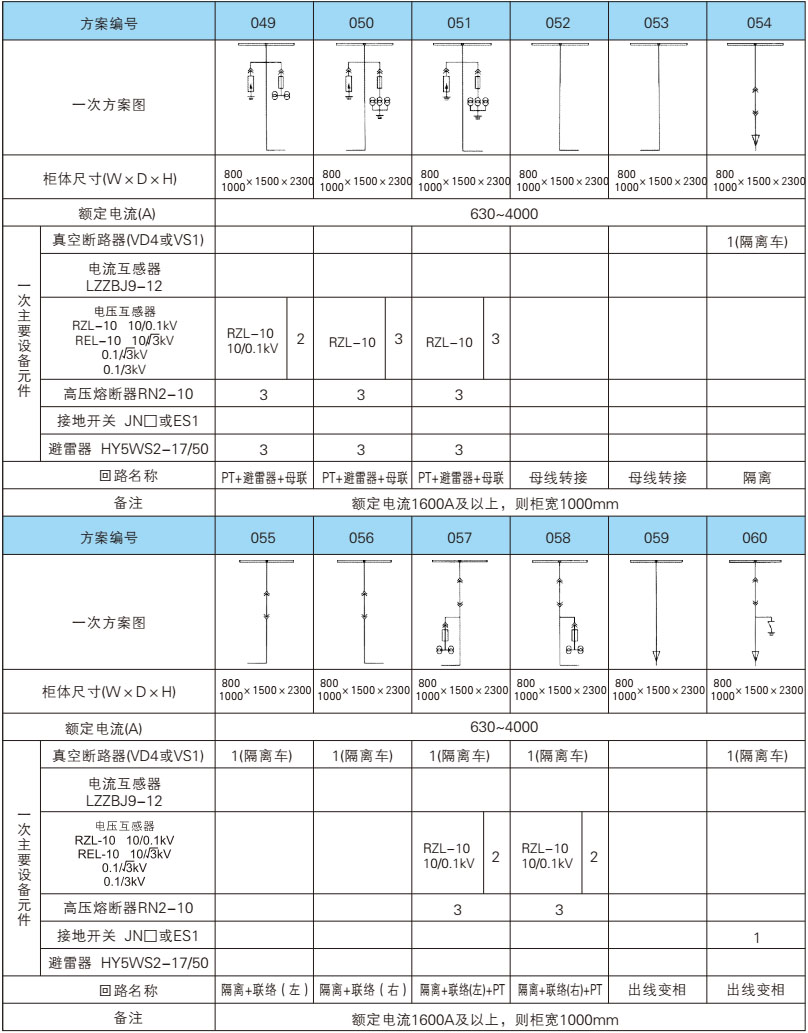

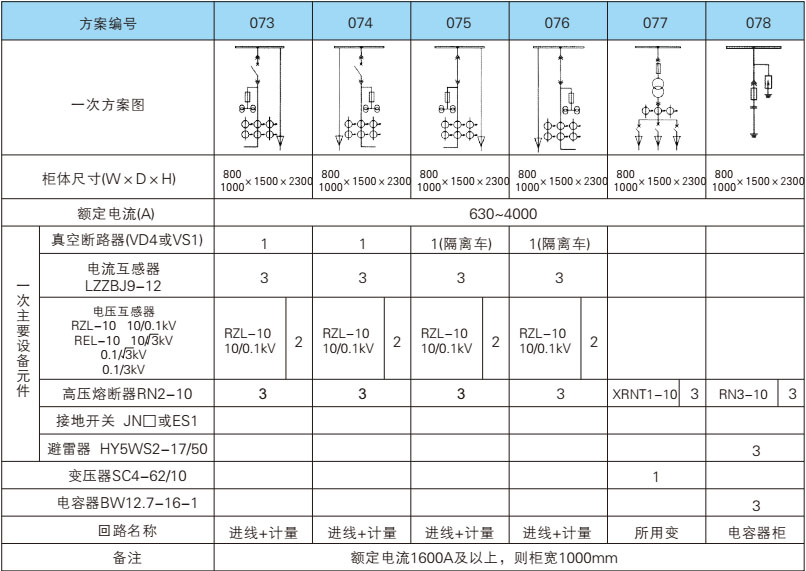

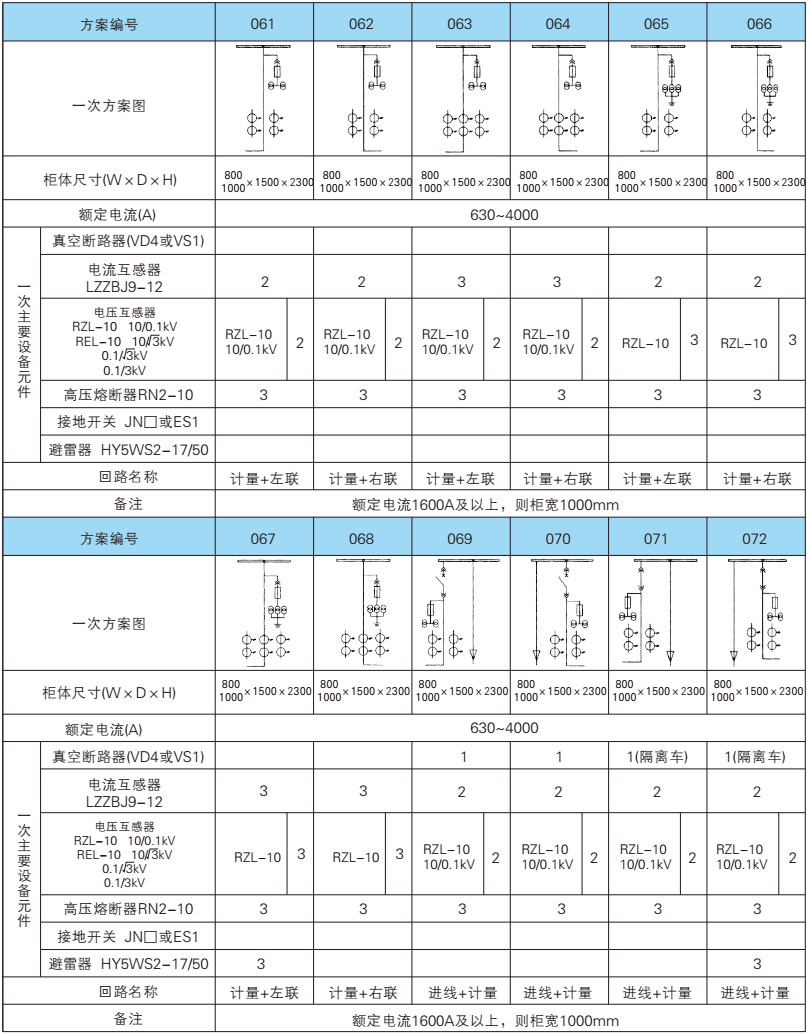

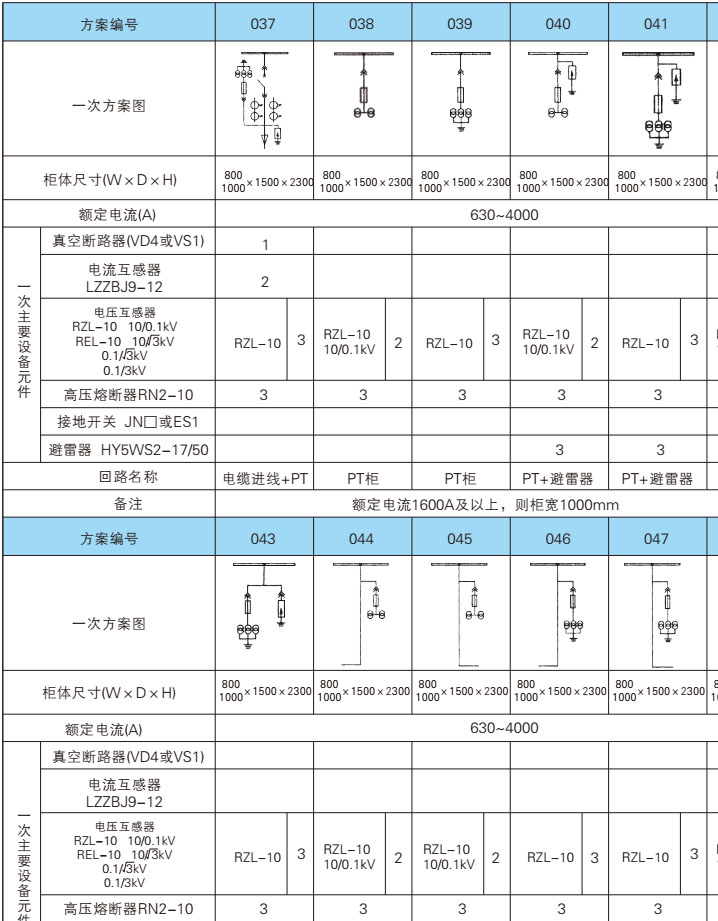

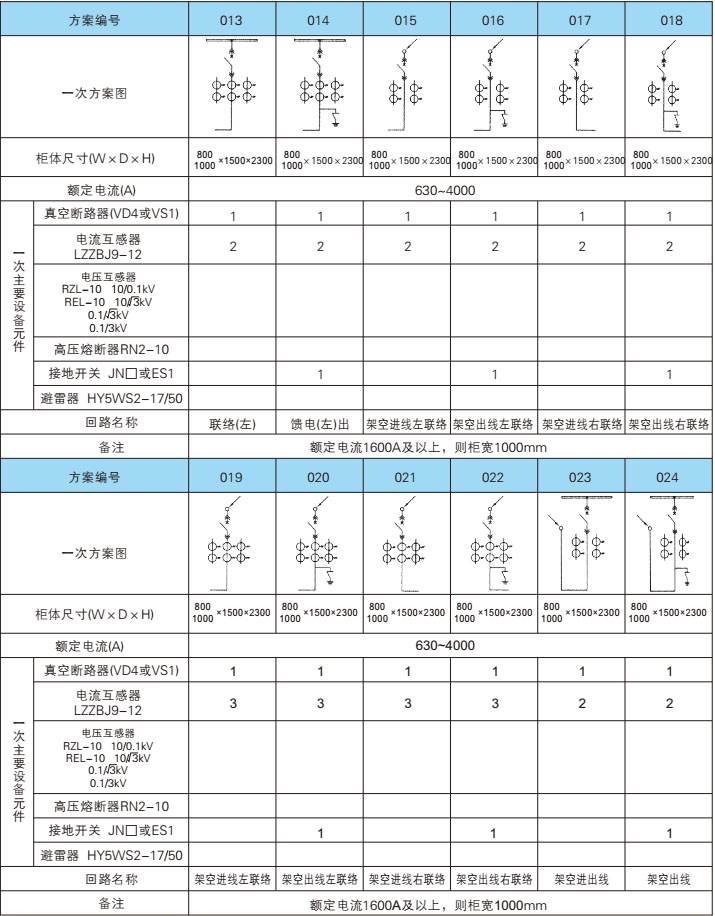

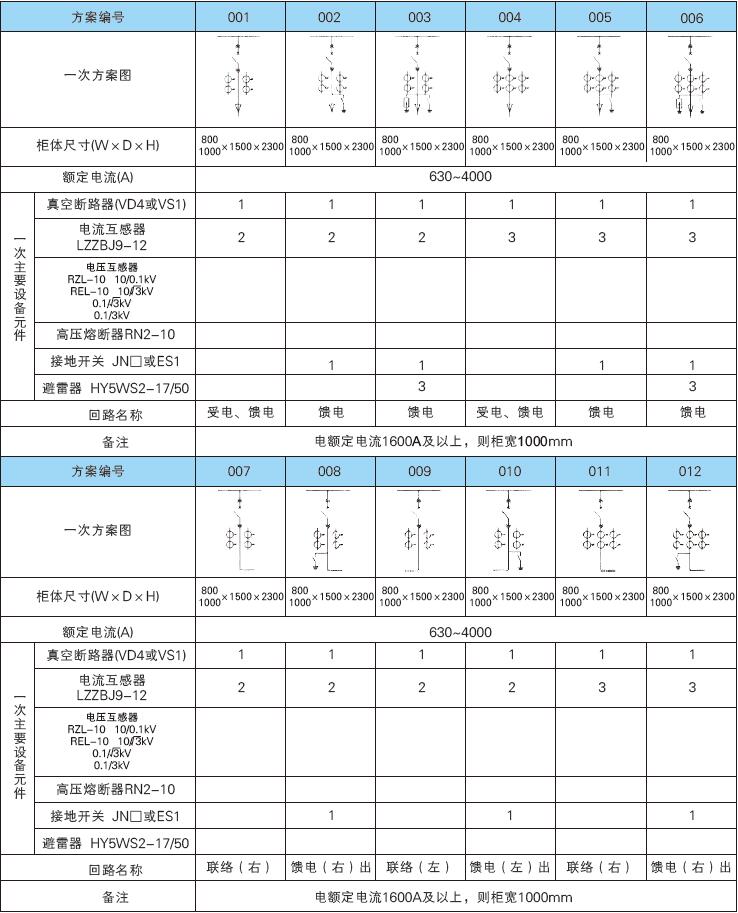

八、一次方案图

九、运输与存放
1、不许倾翻、倒置和遭受剧烈震动、防止靠近火源；
2、应防止淋雨以免产品受潮；
3、不得随意拆卸产品及零部件。
十、订货须知
1、主接线编号及单线系统图、排列图及平面布置图；
2、二次原理图，端子排列图；
3、开关柜内的电器元件的型号、规格、数量；
4、电气设备汇总表；
5、需要母线桥（两列柜间母线桥或墙柜间母线桥）时需提供跨距和高度尺寸；
6、开关柜使用在特别环境条件时应订货时提出；
7、需要其它或特殊附件时应提出种类和数量，由双方协商确定。
