HXGN-12 型固定式金属封闭开关柜(环网柜)

产品类别：HXGN-12 型固定式金属封闭开关柜(环网柜)

产品价格：面谈

一、产品概述

HXGN-12型高压开关柜（简称环网柜），系三相额定电压12kV、三相交流50Hz户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层

建筑等场所的配电系统，环网供电或双电源供电系统。起接收、分配和保护作用，也适用于箱式变电站中。

该产品性能满足国家标准GB3906和国际标准IEC-298，具有设计合理、结构新颖、安全可靠性高、运行

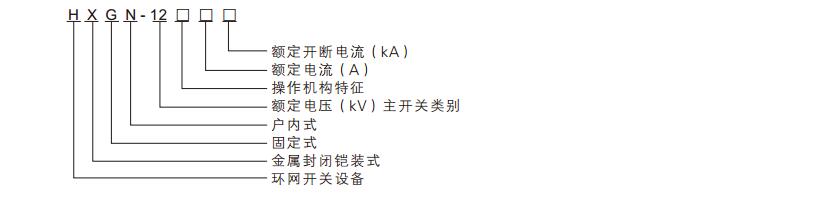

二、产品型号及含义

三、使用环境条件

·环境温度：上限+40℃，下限-25℃。
·海拔高不超过1000m。
·相对湿度月平均值不大于95%，日平均值不大于90%。
·无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
·无经常性剧烈振动。

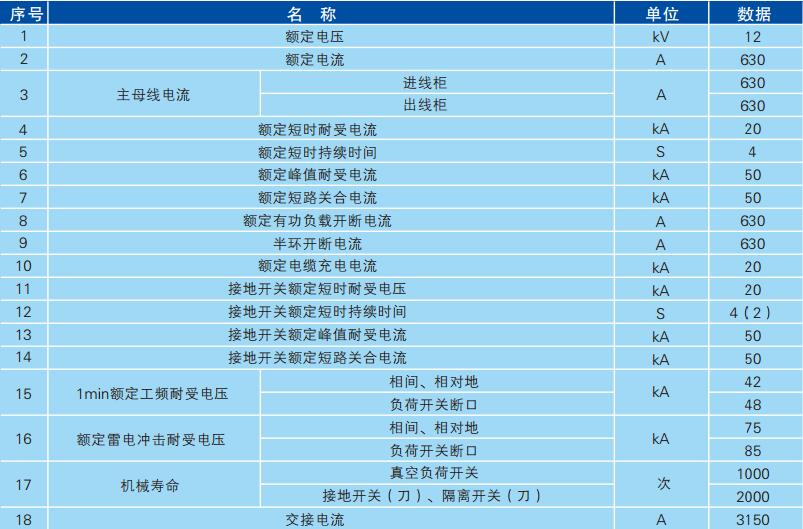

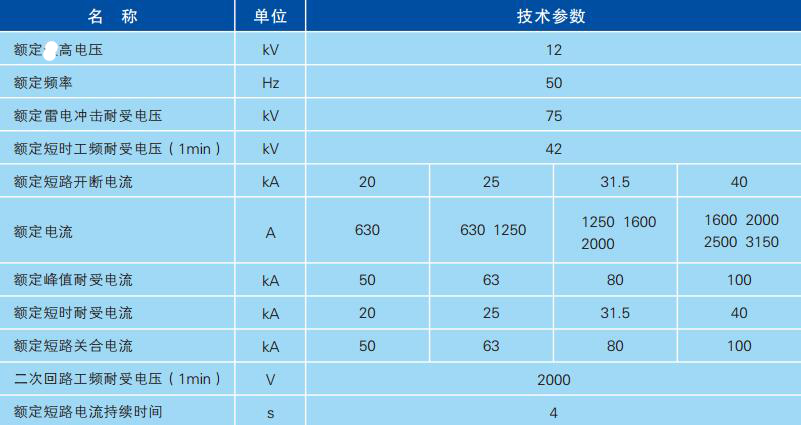

四、技术参数

五、主要元器件选型及参数

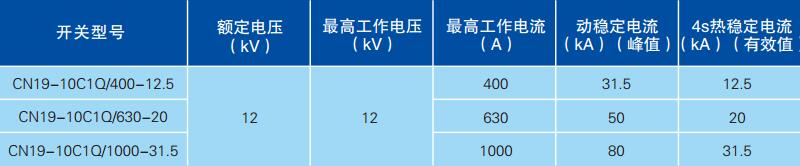

1、户内高压隔离开关主要规格及技术参数

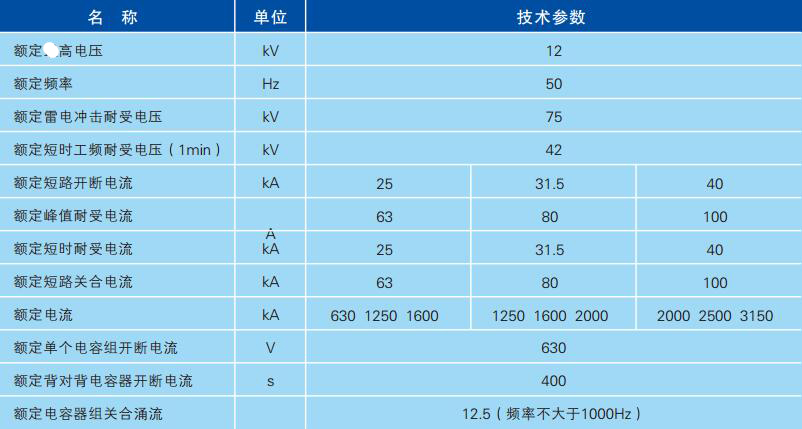

2、真空断路器（ZN28G-12）主要技术参数

3、真空断路器（VS1）主要技术参数

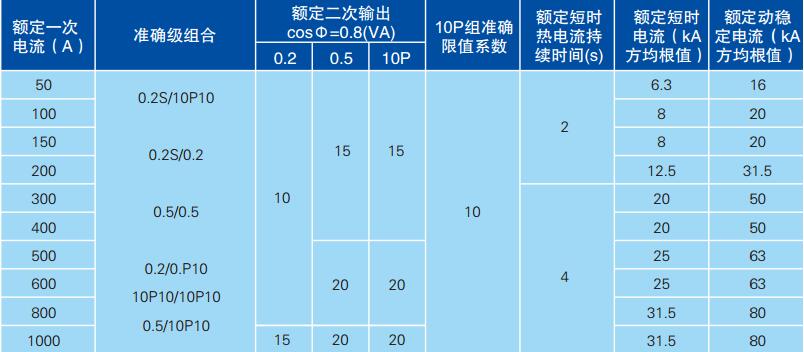

4、电流互感器（LZZJ-10Q）的技术数据

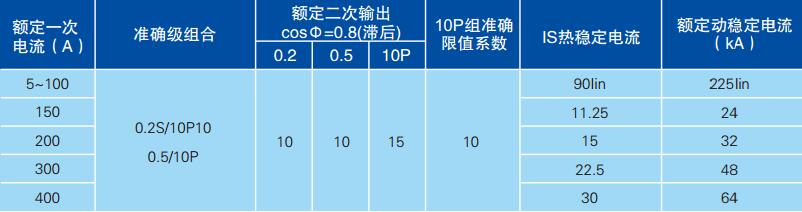

5、电流互感器（LQJ-10）的技术数据

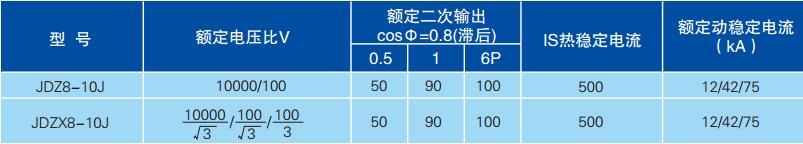

6、电压互感器的技术数据

六、结构特点

1、该产品为积木式金属铠装全封闭结构，柜体骨架由角钢焊接而成，柜内用钢板分隔成断路器室、母线室、电缆室和继电器室，并可通过门上监视

窗和照明灯观察主要元器件运行情况，防护等级为IP2X，可有效地防止异物进入柜内，造成短路故障，并可防止人体接近带电体的运动部位。

2、为提高产品技术特性，主要元器件选用新型大爬距产品，相间及相对地空气绝缘距离均大于125mm，柜内支持绝缘子均为大爬距产品，根据用户要

求还可采用绝缘母线，因此本开关柜满足全部绝缘要求。
3、主开关可采用联体式真空断路器和分体式真空断路器，弹簧操作机构，检修时可将二次回路用插头拔开，便于对主开关进行检测维修。
4、采用联体式真空断路器后，不须使用长的传动轴，因而开关速度稳定，现场不须调整。
5、电缆接头离地面≥800mm，电缆室空间大，便于电缆头的制作与安装，电缆室与电缆沟之间装有金属封板，有效防止小动物进入柜体。
6、主开关、隔离开关及柜门间，采用机构闭锁和电气闭锁，结构合理，操作简便，能满足“五防”要求。用电气闭锁还可以满足多门柜之间的闭锁。

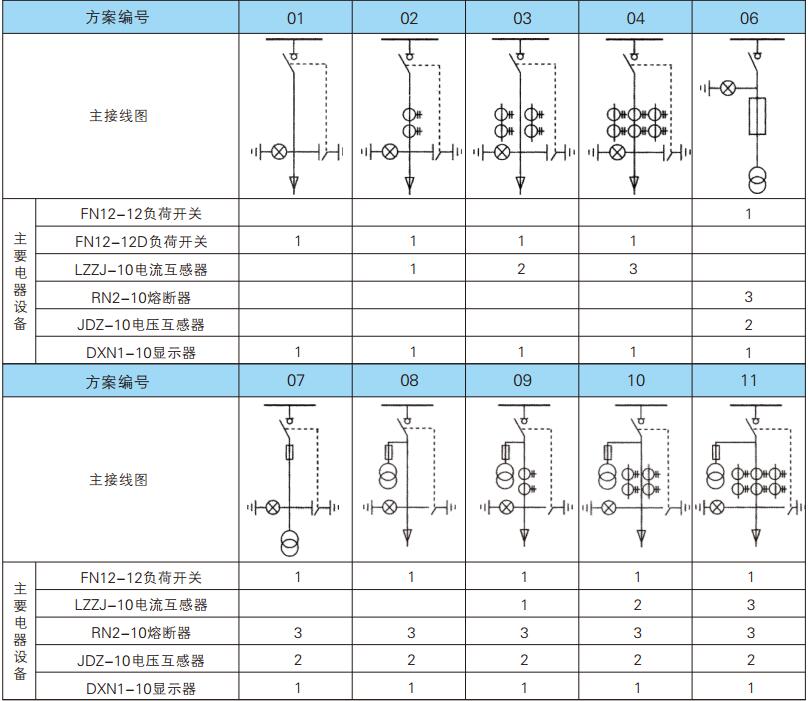

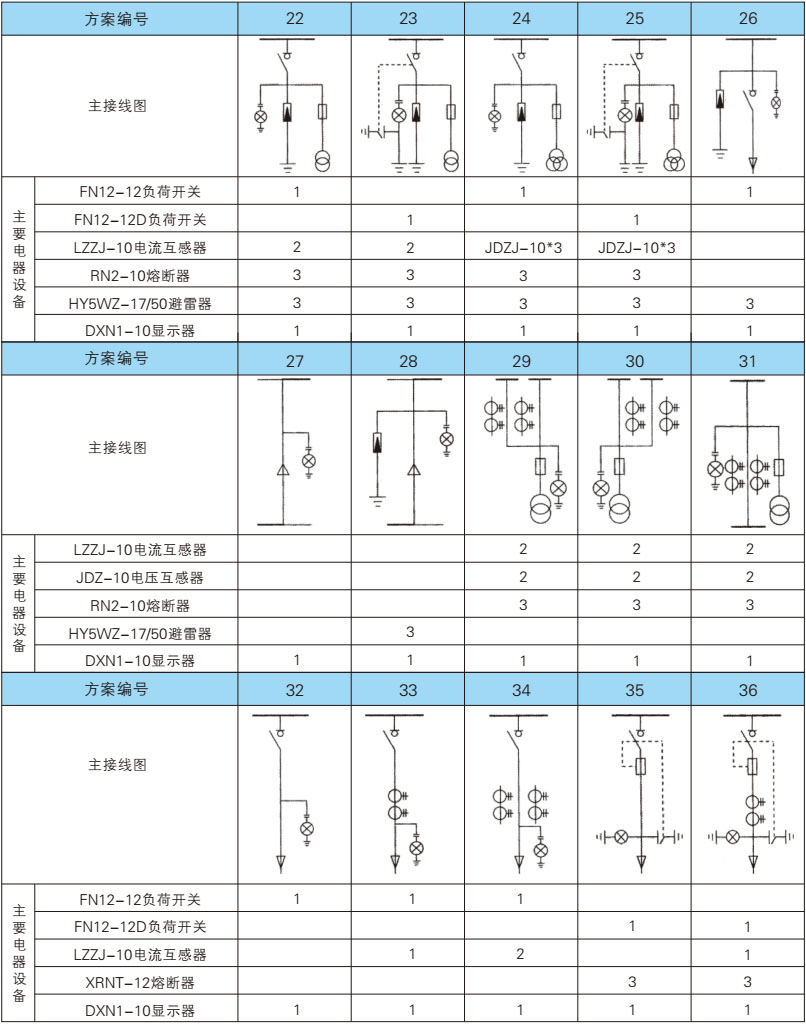

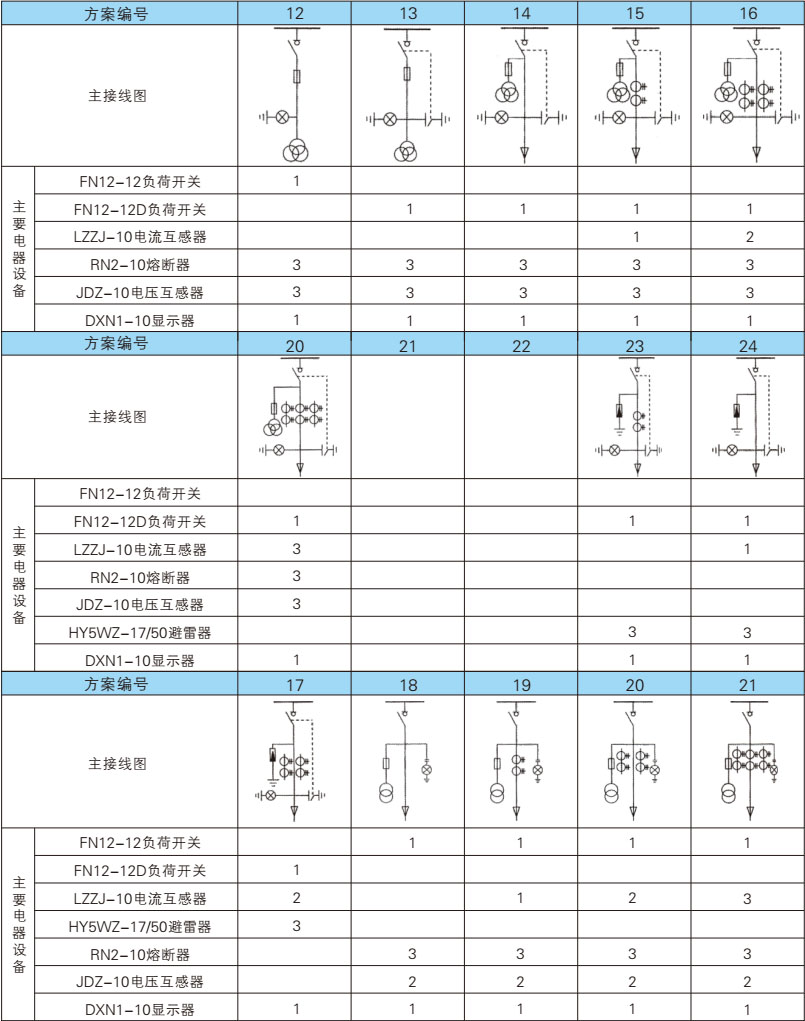

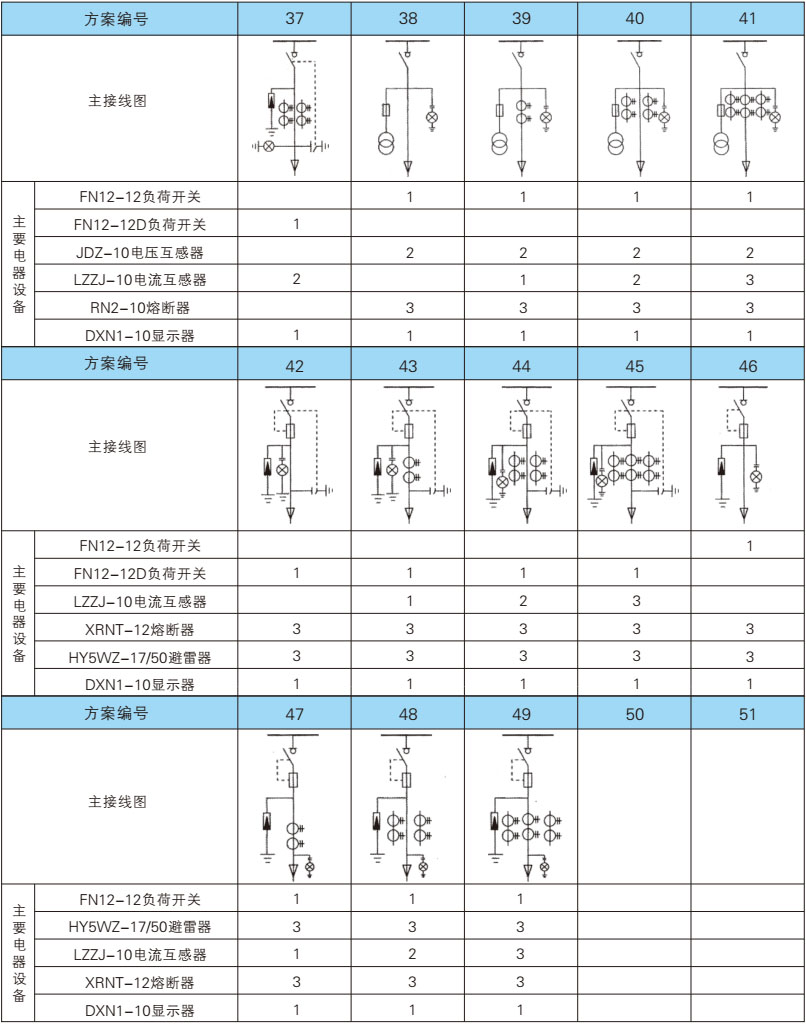

七、一次方案

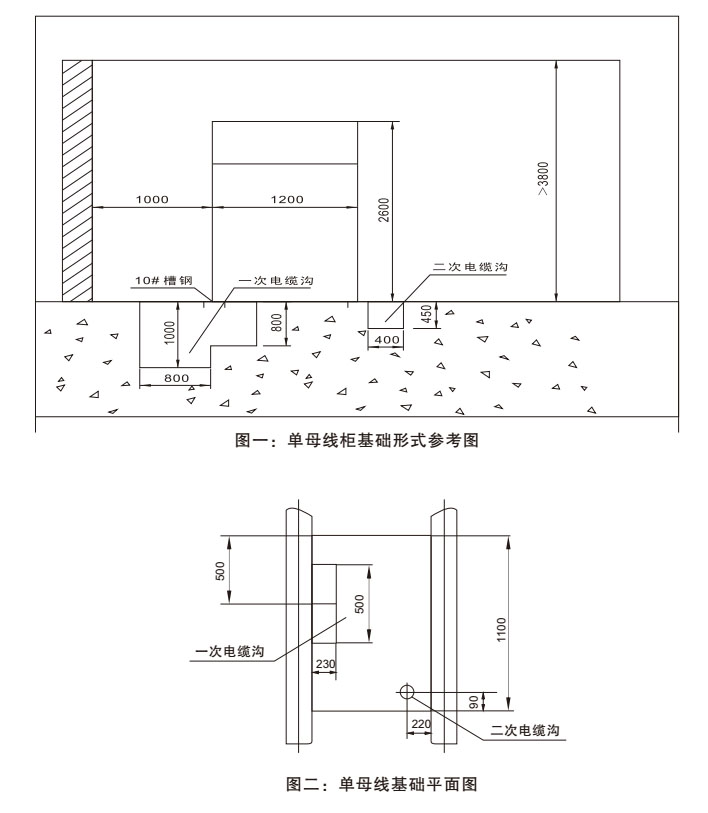

八、外形及安装尺寸

九、产品成套

1、产品安装使用说明书
2、产品合格证
3、产品出厂试验报告
4、一次主接线图，二次安装图
5、主要元器件说明书及合格证
6、装箱单

十、订货须知

1、订货时请提供以下资料：
①一次方案系统图（主接线图）
②二次方案原理图
③开关设备的平面布置式排列图
2、主母线材质、规格
3、如有特殊要求，可与厂方协商解决
