FMNS 低压抽出式开关柜

产品类别：FMNS低压抽出式开关柜

产品价格：面谈

一、产品概述

FMNS 低压抽出式开关柜，是一种用标准模块由工厂组装的组合式柜型。适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50-60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合IEC60439-1《低压成套开关设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

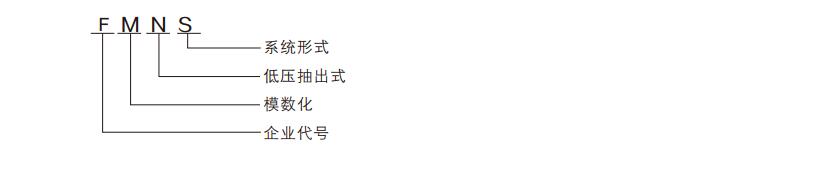

二、产品型号含义

三、使用环境条件

1. 周围温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
2. 大气条件，空气清洁，相对湿度在较高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶尔的产生适度的凝露。
3. 海拔高度不超过2000m。
4. 本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
5. 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
6. 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
四、结构特征
1. 柜体采用25mm为模数的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元；
2. 在MCC（电动机控制中/心）柜中大量采用高强度的阻燃型工程塑料组件，使其安/全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC（动力中/心）柜与MCC柜混装柜体的设计需要；
3. 抽出单元与柜体具有可靠的联锁装置,以防止在开关通电状态下带负荷拉闸，提高了其安/全性；
4. 该柜体一般均采用冷轧钢板进行镀锌处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板加工；
5. 柜体根据用户使用的功能不同可分为受电柜、母联柜、出线柜（包括动力中/心PC和电动机控制中/心MCC）、无功功率补偿四种；

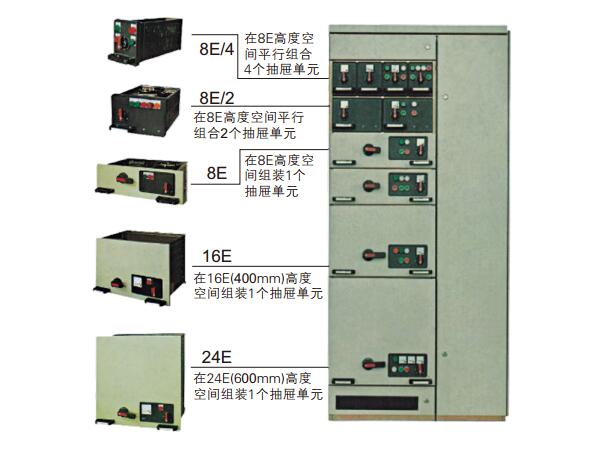

6. 对于抽屉柜耳眼，抽屉有五种规格，都是以8E（20mm）高度为基本尺寸，进行模块化结构设计，其有效的功能单元安装高度为1800mm，使柜体整体布局更合理，更美观。

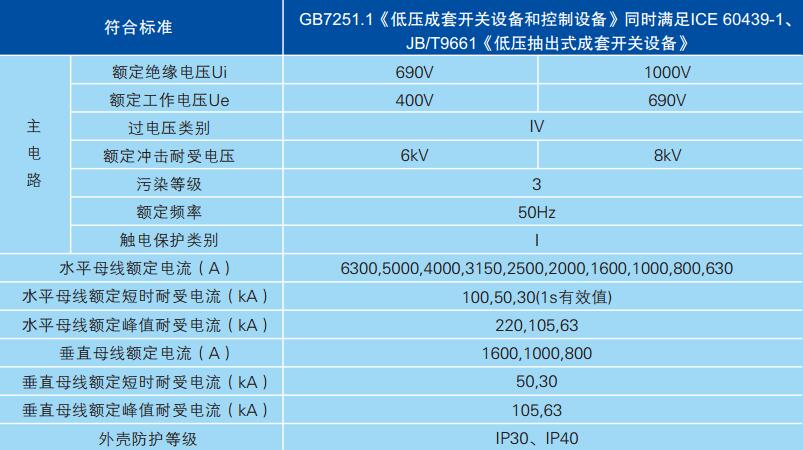

五、技术参数

六、开关柜的安装尺寸及示意图

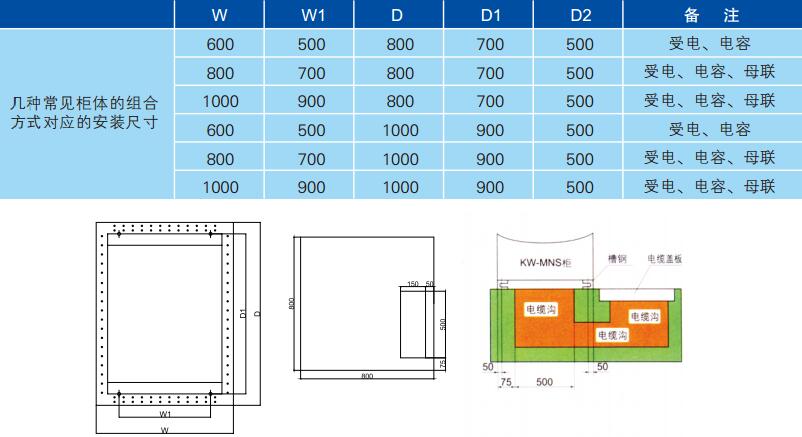

1、进线柜、母联和电容柜的安装尺寸

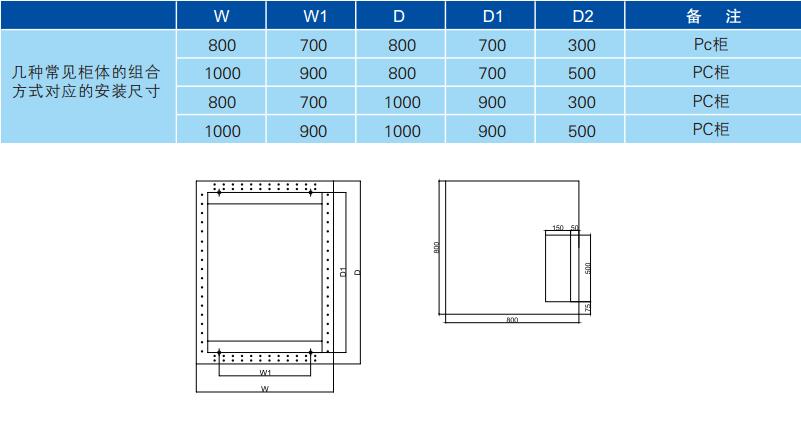

2、PC柜的安装尺寸

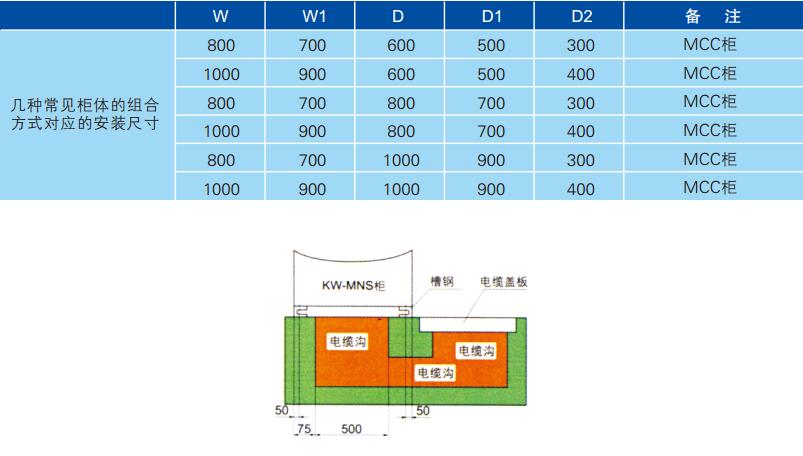

3、MCC柜的安装尺寸

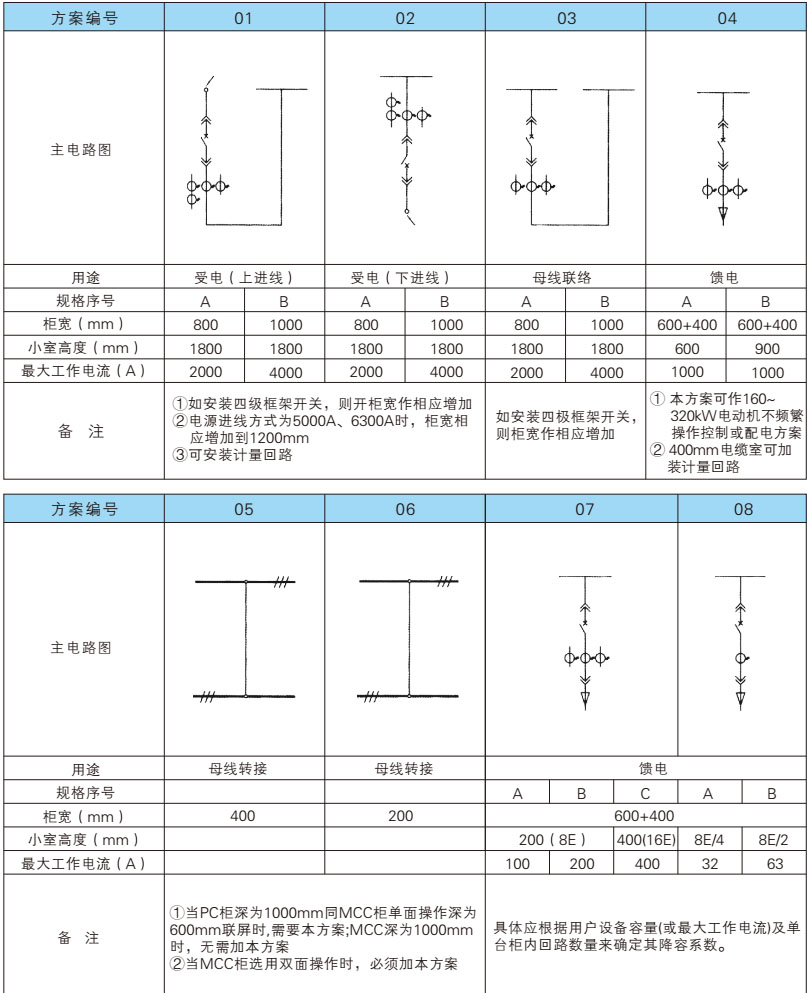

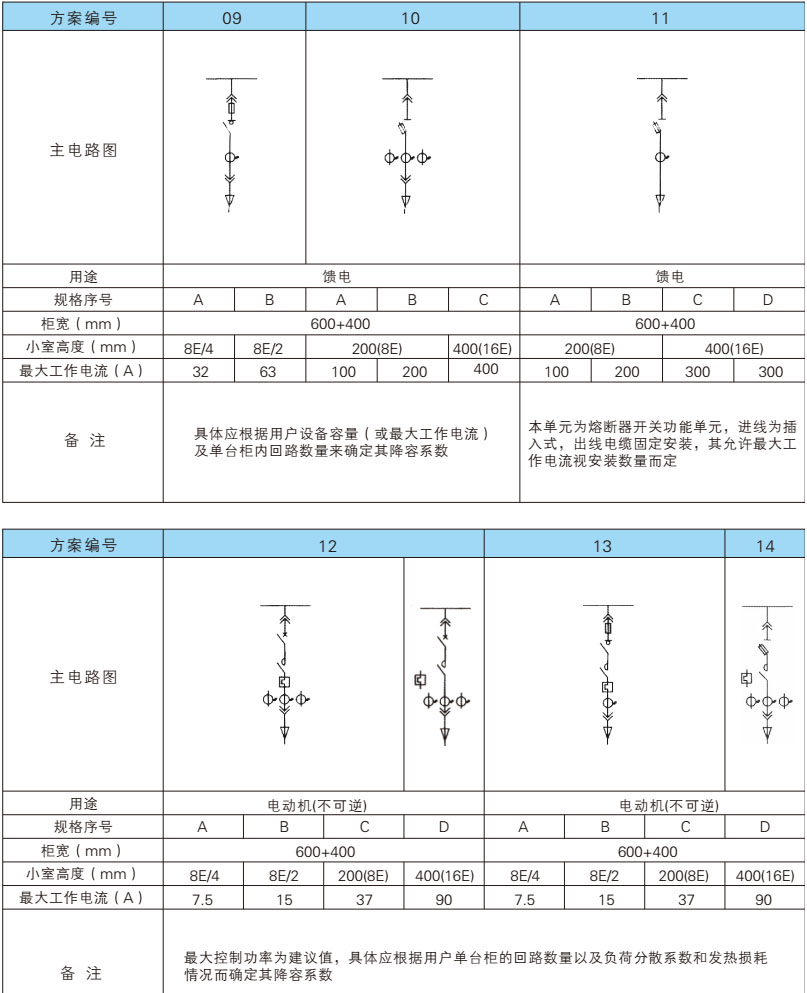

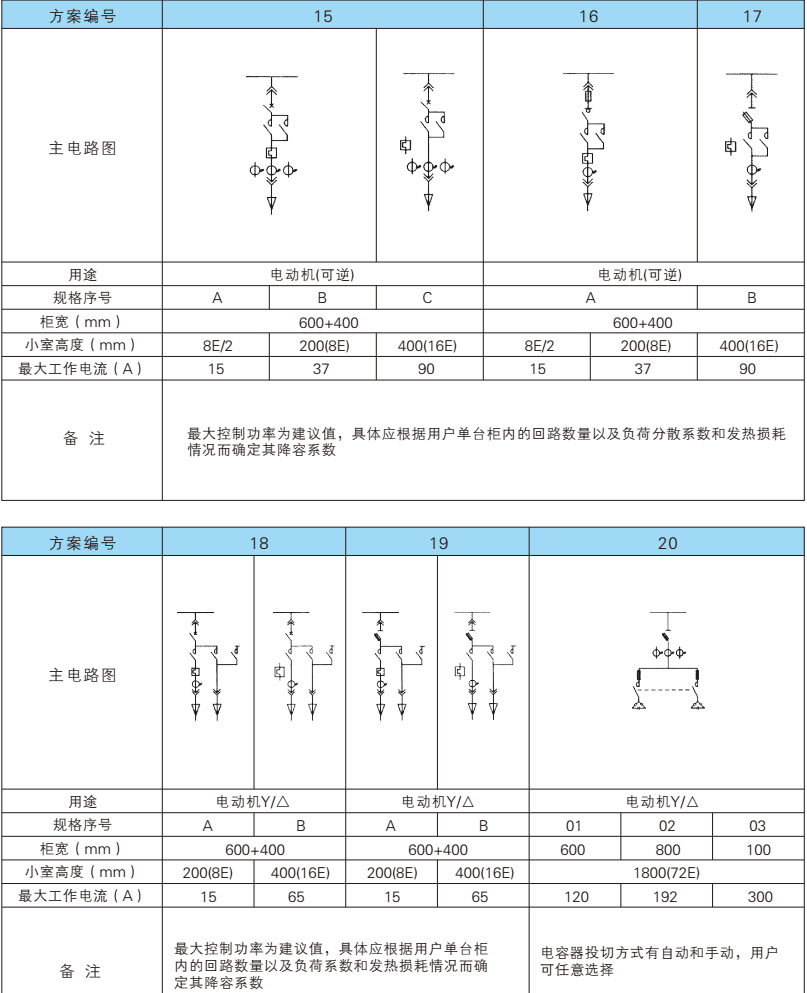

七、一次方案图

八、产品的运输和存放

产品在运输中不许倾翻或遭受剧烈震动。产品到达收货地点后，首先应当检查包装是否完整无损，发现问题及时通知合同有关部门做好商务记录，共同分析原因，妥善解决问题。对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

九、投运前的检查与实验

1、检查柜面漆或其他覆盖材料有无损坏，柜内是否干燥清洁；
2、电气元件的操作机构是否灵活，不应有卡阻或操作力过大现象；
3、主要电气的主辅触头的通断是否可靠、准确；
4、抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
5、抽屉或抽出式机构的动、静触头的中/心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求；
6、保护的额定值及整定值应正确，动作可靠；
7、机械连锁或电气连锁装置动作正确，闭锁或解锁均应可靠。

十、订货须知

用户订货时应提供下列资料：
1、一次回路方案编号、设备型号、容量及单线系统图；
2、二次回路原理图如用户提供要求，制造厂按标准提供；
3、开关柜的排列图和配电室平面布置图；
4、主母线规格未提供要求时制造厂按标准提供；
5、开关柜表面颜色（制造厂家标准颜色为：RAL7032）；
6、若用户有其他要求可与我厂协商解决。
