FGCS 低压抽出式成套开关设备

产品类别：FGCS低压抽出式成套开关设备

产品价格：面谈

一、产品概述

FGCS低压抽出式成套开关设备是由我国吸收国外先进技术并根据国内用户需求开发的有较高技术性能指标符合电力市场发展需要的低压配电柜,具有分断、接通能力高，动热稳定性好，电气方案灵活，组合方便，实用性强，二次出线连接在正面电缆出线间隔内进行，安/全

方便，结构新颖，防护等级高等特点。可广泛用于发电厂、变电所和大型建筑、机场、医/院、工矿企业、地铁工程等各种低压供电及配电系统。

二、使用环境条件

1、周围温度：-15℃，且24小时内平均温度不高于+35℃。
2、空气清洁，相对湿度在较高温度为+40℃时不超过50%，+20℃时不超过90%。
3、海拔高度≤1000米。
4、耐受地震能力：按烈度8度设防。
5、较大风速：35m/s。
上述条件不能满足时可另外提出条件。

三、产品特点

1、FGCS开关柜采用C型钢构架，通过高强度的自攻锁紧螺钉拼装而成。主构架上均有安装模数孔。
2、FGCS开关柜电路方案共32组118个规格，辅助电路方案120个，完全可以满足各方面的需要。
3、装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立。
4、水平主母线采用柜顶平置式排列方式，以增加母线抗短路电动力的能力，使装置的主电路具备高短路强度能力，使装置的动、热稳定性好。
5、FGCS柜的抽屉进出简便，抽屉单元进出和开关的合分只用一只手柄，且设有机械联锁装置。采用高强度阻燃型工程塑料组件，安/全防护性能好。
6、FGCS较多能装18个单元，1/2抽屉输出电流为100A，抽屉较大输出电流为630A。一个标准抽屉高度为200mm。
7、主开关可选配ABB、施耐德、穆勒、西门子等国外厂家的进口开关，也可选配常熟开关厂、上海人民电器有限公司等国内知名厂家的国产开关，完全满足不同用户的需求。

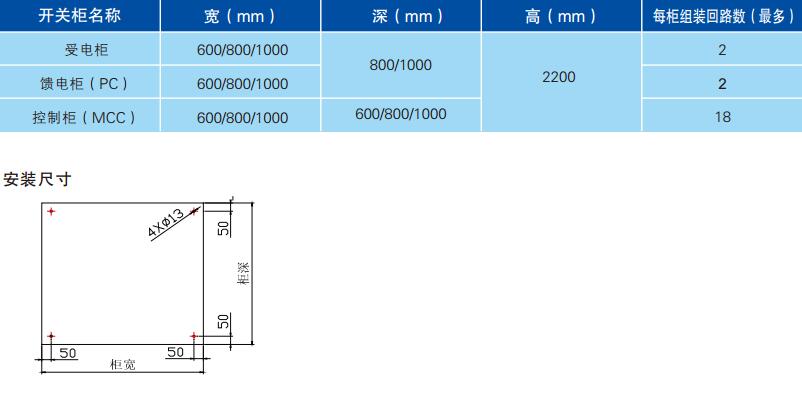

四、外形尺寸及安装尺寸

五、电气性能

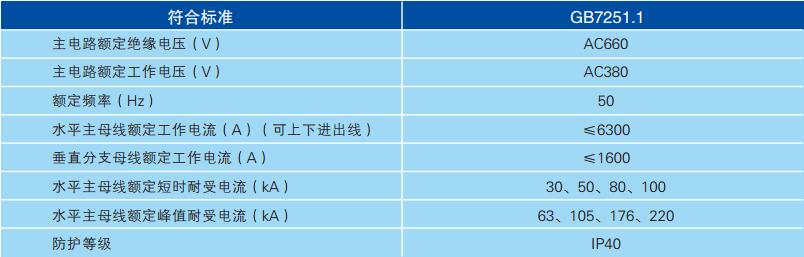

1、主要技术参数

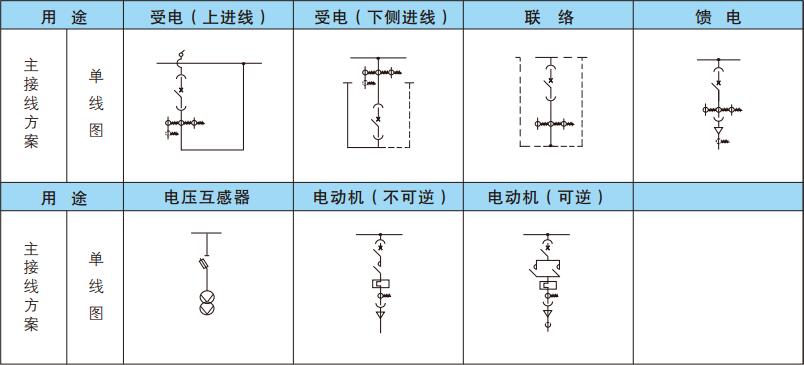

2、部分典型接线方案

六、产品成套性

在供货时均提供下列文件及附件：
1、供货清单；
2、产品合格证；
3、产品样本；
4、出厂试验报告；
5、一次系统图、控制原理和二次接线图；
6、柜门钥匙、操作手柄及合同规定的备品备件；
7、主要元器件的使用说明书。

七、订货须知

用户订货时，应提供下列资料：
1、主电路方案及组合排列图；
2、辅助电路控制原理图；
3、配电室平面布置图；
4、进出线形式和接口要求；
5、柜内元器件的详细规格和参数；
6、开关柜表面漆膜颜色和色标。
