FGCK 低压抽出式开关柜

产品类别：FGCK低压抽出式开关柜

产品价格：面谈

一、产品概述

F-GCK（L）低压抽出式开关柜，是一种用标准模件由工厂组装的组合式低压成套开关设备，分为动力中/心柜（PC）、电动机控制中/心柜（MCC）和功率因数自动补偿柜。
本开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

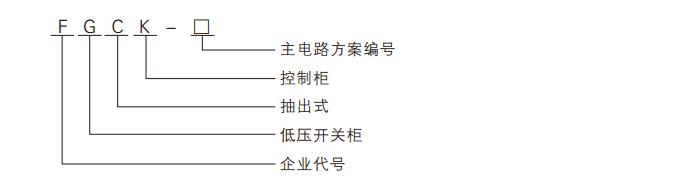

二、产品型号含义

三、使用条件

1、户内使用，海拔高度不超过2000m，（2000m以上应进行高海拔修正）；
2、周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于+5℃；
3、大气条件：空气清洁，相对湿度在温度在+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如+20℃时为90%；
4、没有火灾，爆炸危险，严重污染，化学腐蚀及震动的场所；
5、与垂直面倾斜不超过5°。
本产品适合以下温度运输储存：-25℃~+55℃，在短时间内（不超过24h）不超过+70℃。如上所述使用条件不能满足时，应由用户在订货时向我公司协商解决。

四、结构特点：

1、开关柜的基本骨架为组合式装配结构，它采用了以25mm为模数，2mm厚的钢板弯制而成的C型材，再加上在装配时全部采用钢性较强的自攻螺钉进行紧固，使用寿命更持久、组合更灵活方便，另外加上门、隔板、封板、支架以及母线、抽屉及电器组件等就组成了一台完整的开关柜。
2、开关柜采用模数化设计，将柜体分成三个隔室，顶部为母线室，前部为功能隔室，后部为电缆出线隔室，功能隔室和电缆出线隔室均由钢板隔开，以保证线路正常运行，有效防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安/全可靠。对于馈电柜，柜宽为600mm，较多可装9个或18个馈电回路（18个馈电回路只适用于63A以下容量的负载单元）。
3、各相同功能单元的抽屉均能互换，一旦发生故障，该单元抽出，将备用抽屉插入，即可送电，这样大大缩短了由于开关柜故障而停电的时间，提高了设备的可靠性。
4、开关柜可设计成固定柜与抽屉柜混合型，也可均为抽屉型，既保留了固定柜的简介、实用、价廉，又具有抽屉柜的体积少、功能强，易于更换等优点。
5、为确保操作程序和维修人员的人身安/全，开关柜内设置了机械联锁机构，抽屉单元与门、主开关设置了机械联锁结构，使其使用更可靠。
6、开关柜的N、PE线在开关柜的后下方，PE线与柜架联结，不仅使出线电缆连接更方便，而且接地更可靠。
7、在不降低防护等级的情况下，开关柜的顶部与上下通风门均没有通风孔。
8、开关柜的抽屉高度一般由四种标准尺寸，即200/2、200、400、600mm，结构轻巧，组装方便，布局合理，而且每一单元均具有工作、试验、隔离三位置。

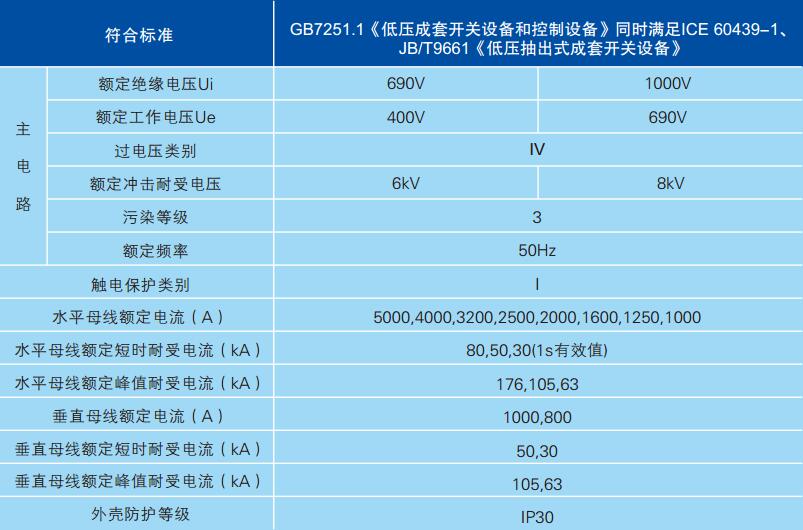

五、技术参数

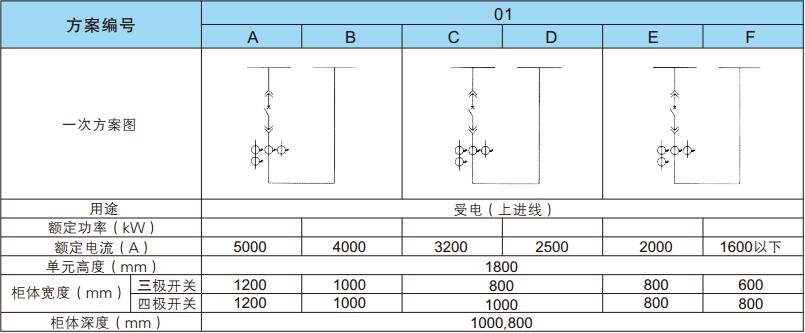

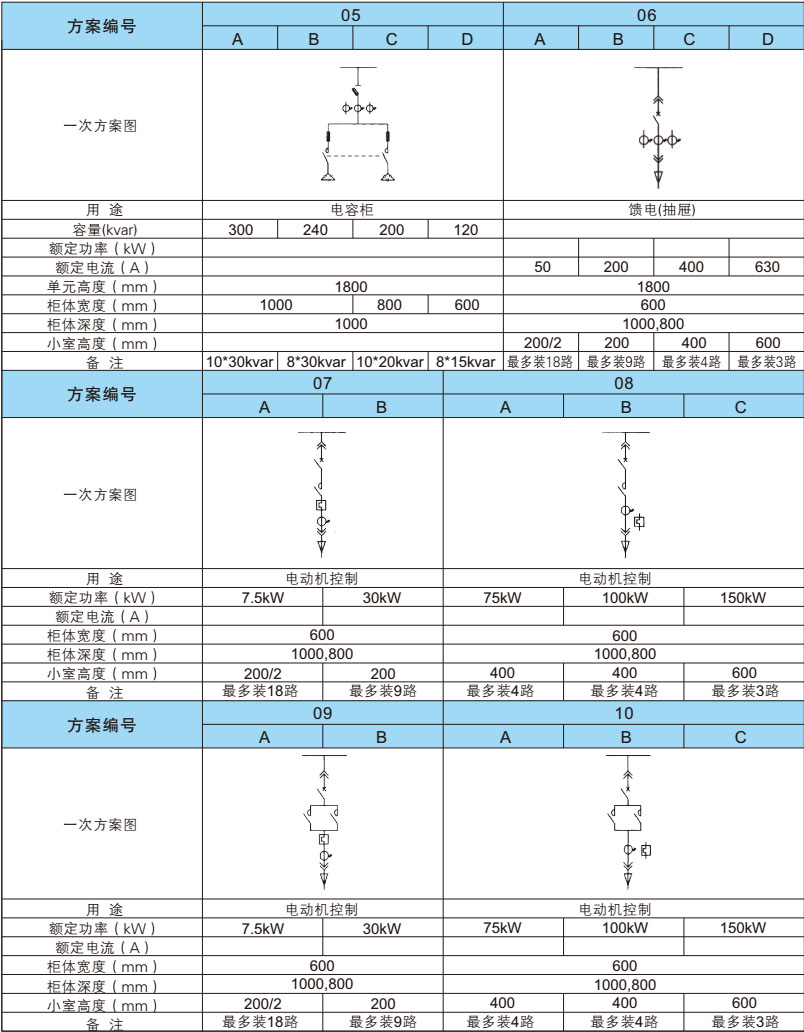

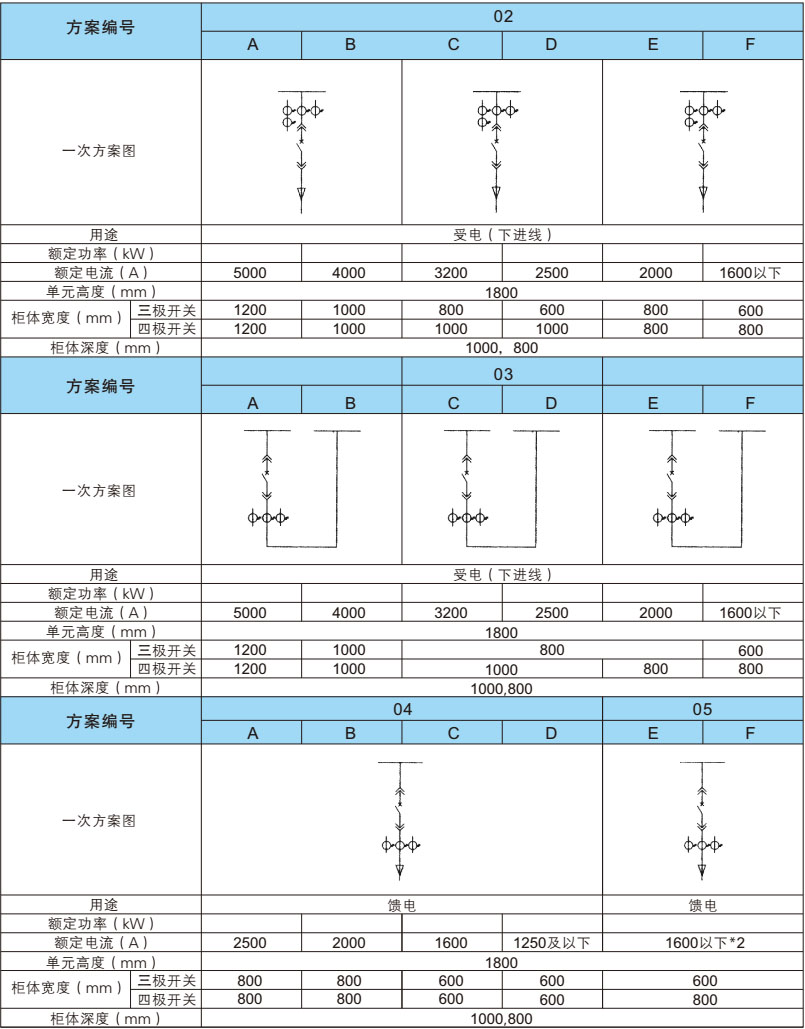

六、一次方案图

七、柜体外形尺寸与安装

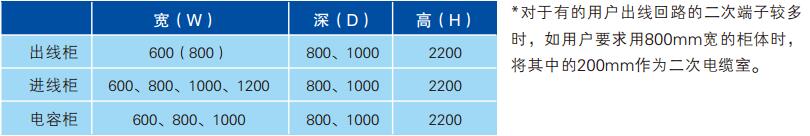

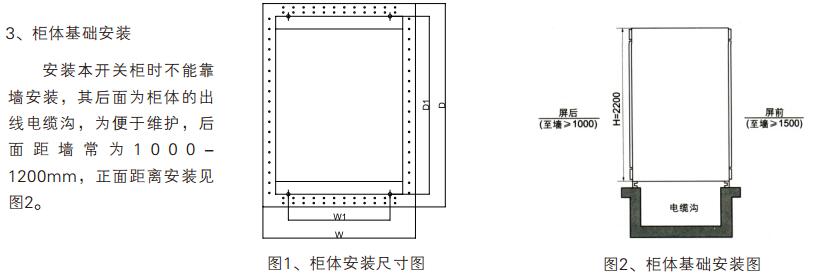

1、柜体外形尺寸（具体安装尺寸见图1）

2、柜体安装
用户应根据制造公司提供的柜体底脚尺寸预先做好槽钢基础，然后将柜体就位，紧固底脚和柜间连接螺栓及安装水平母线，母线的连接须牢固可靠。根据进出电缆的数量，用户可在柜体底板上敲开敲落孔，引入电缆。

八、产品的运输和存放

产品在运输中不许倾翻或遭受剧烈震动。产品到达收货地点后，首先应当检查包装是否完整无损，发现问题及时通知合同有关部门做好商务记录，共同分析原因，妥善解决问题。对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

九、投运前的检查与实验

1、检查柜面漆或其他覆盖材料有无损坏，柜内是否干燥清洁；
2、电气元件的操作机构是否灵活，不应有卡阻或操作力过大现象；
3、主要电气的主辅触头的通断是否可靠、准确；
4、抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
5、抽屉或抽出式机构的动、静触头的中/心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求；
6、保护的额定值及整定值应正确，动作可靠；
7、机械连锁或电气连锁装置动作正确，闭锁或解锁均应可靠；

十、订货须知

用户订货时应提供下列资料：
1、一次回路方案编号、设备型号、容量及单线系统图；
2、二次回路原理图如用户提供要求，制造厂按标准提供；
3、开关柜的排列图和配电室平面布置图；
4、主母线规格未提供要求时制造厂按标准提供；
5、开关柜表面颜色（制造厂家标准颜色为RAL7032）
6、若用户有其他要求可与我厂协商解决。
