FGBD 低压固定分隔式开关设备

产品类别：FGBD低压固定分隔式开关设备

产品价格：面谈

一、产品概述

FGBD系列低压固定分隔式开关设备可广泛用于发电厂，变电所和大型建筑、机场、医/院、工矿企业、地铁工程等各种低压供电及配电系统。

二、使用环境条件

1、周围温度：-15℃~+40℃，且24小时内平均温度不高于+35℃。
2、空气清洁，相对湿度在较高温度为+40℃时不超过50%，+20%℃时不超过90%。
3、海拔高≤1000米。
4、耐受地震能力：按烈度8度设防。
5、较大风速：35m/s。
上述条件不能满足时可另外提出条件。

三、产品特点

1、FGBD型固定分隔式开关设备是封闭间隔型结构，同C型钢通过高/强度自攻锁紧螺钉组装而成，其零部件的成型尺寸，开孔尺寸及设备间隔实行模数化，内外部结构件均分别采取镀锌，磷化、喷涂等处理手段。
2、外壳防等级IP40。
3、柜体隔成为三个部分，柜顶为水平母线室，柜前部分为功能单元室，柜后为电缆室。电缆室为用户敷设一次电缆用，垂直母线也设置在该区，并用透明阻燃材料隔离，安/全可靠，柜后二边设有零、地汇流铜排，使用十分方便。
4、靠墙式安装是专为操作空间有限的环境设计的，柜后封板封闭，垂直母线区设置在柜的中后部分，进出线电缆在前面。
5、主开关可选配ABB、施耐德、穆勒、西门子等国外厂家的进口开关，也可选配常熟开关厂、上海人民电器有限公司等国内知名厂家的国产开关，完全满足不同用户的需求。

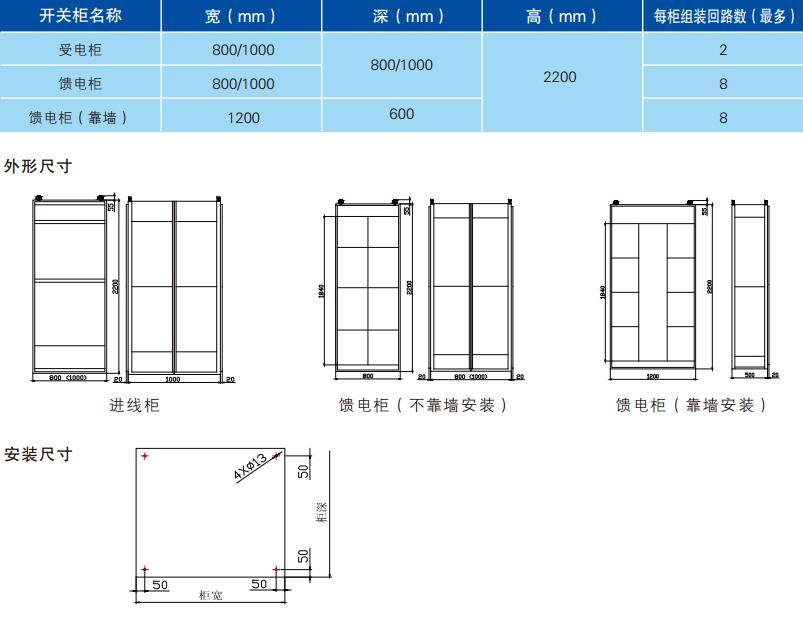

四、外形尺寸及安装尺寸

五、电气性能

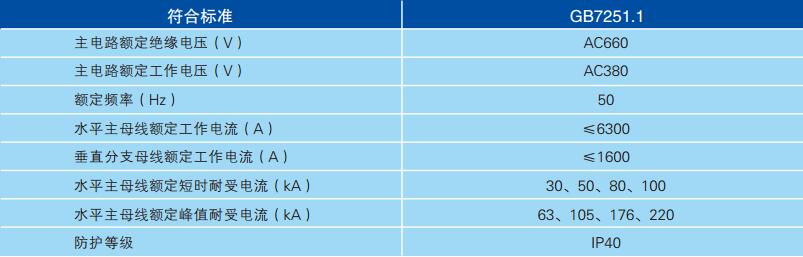

1、主要技术参数

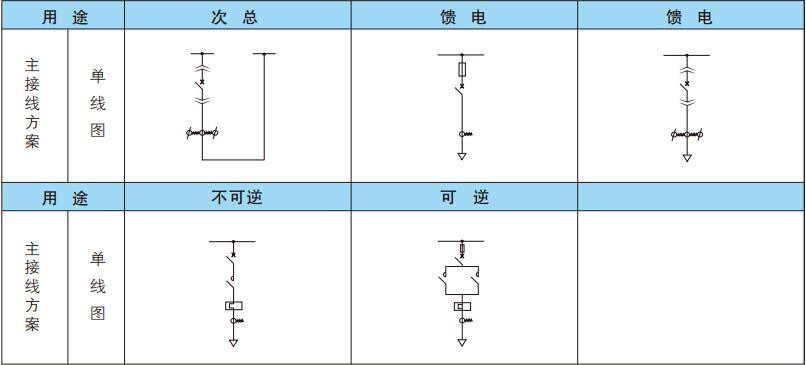

2、部分典型接线方案

六、产品成套性

在供货时均提供下列文件及附件：
1、供货清单；
2、产品合格证；
3、产品样本；
4、出厂试验报告；
5、一次系统图、控制原理和二次接线图；
6、柜门钥匙、操作手柄及合同规定的备品备件；
7、主要元器件的使用说明书。

七、订货须知

用户订货时，应提供下列资料：
1、主电路方案及组合排列图；
2、辅助电路控制原理图；
3、配电室平面布置图；
4、进出线形式和接口要求；
5、柜内元器件的详细规格和参数；
6、开关柜表面漆膜颜色和色标。
